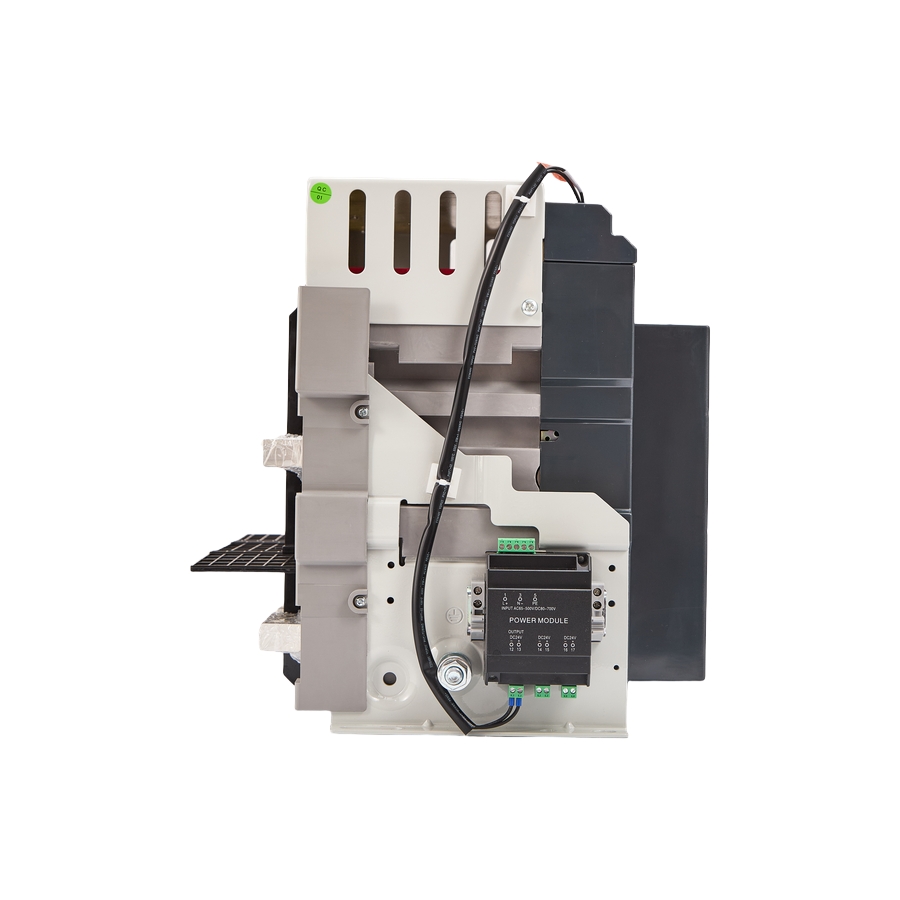

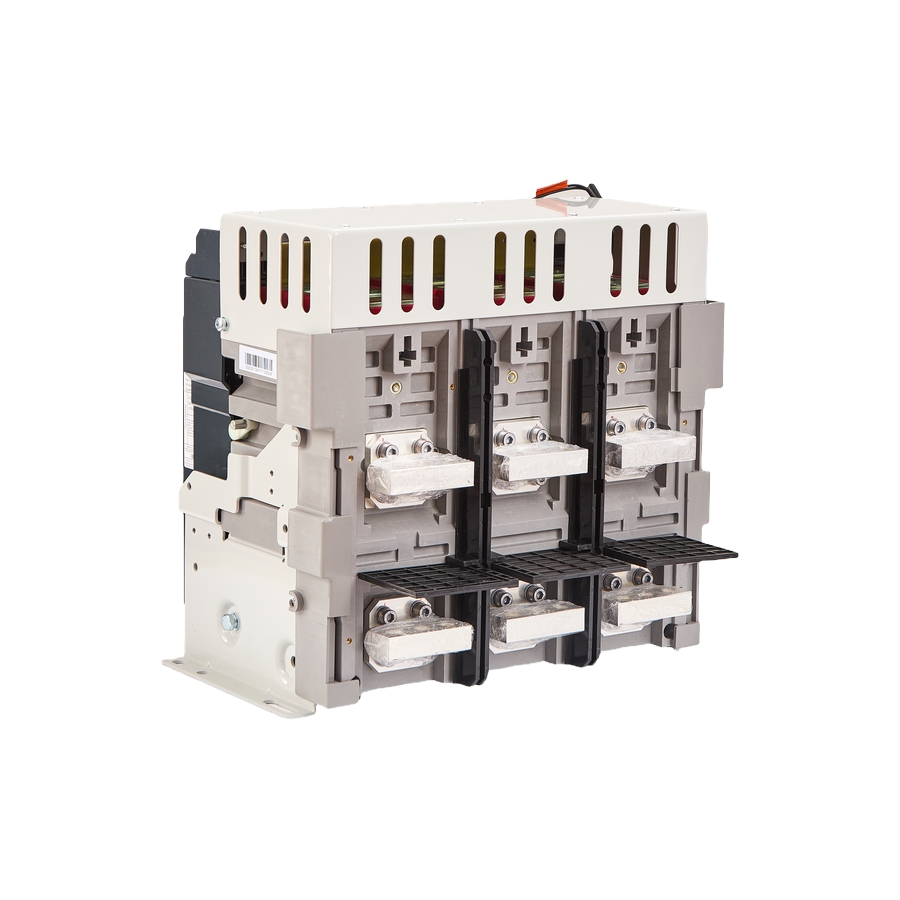

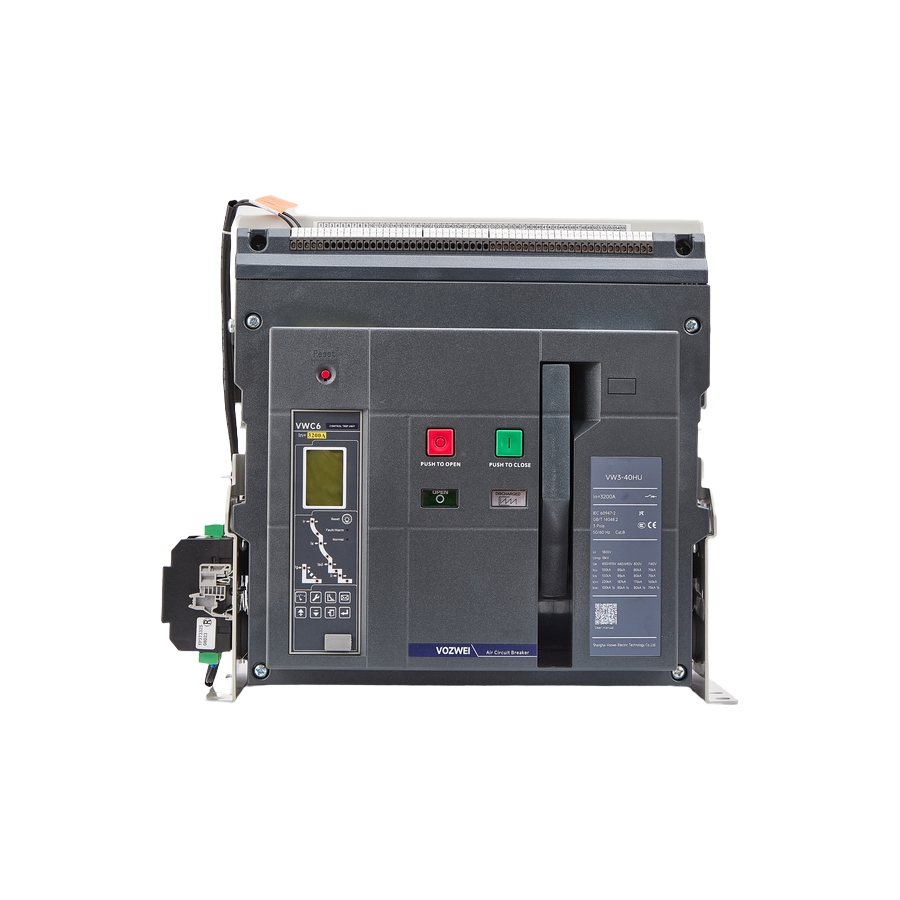

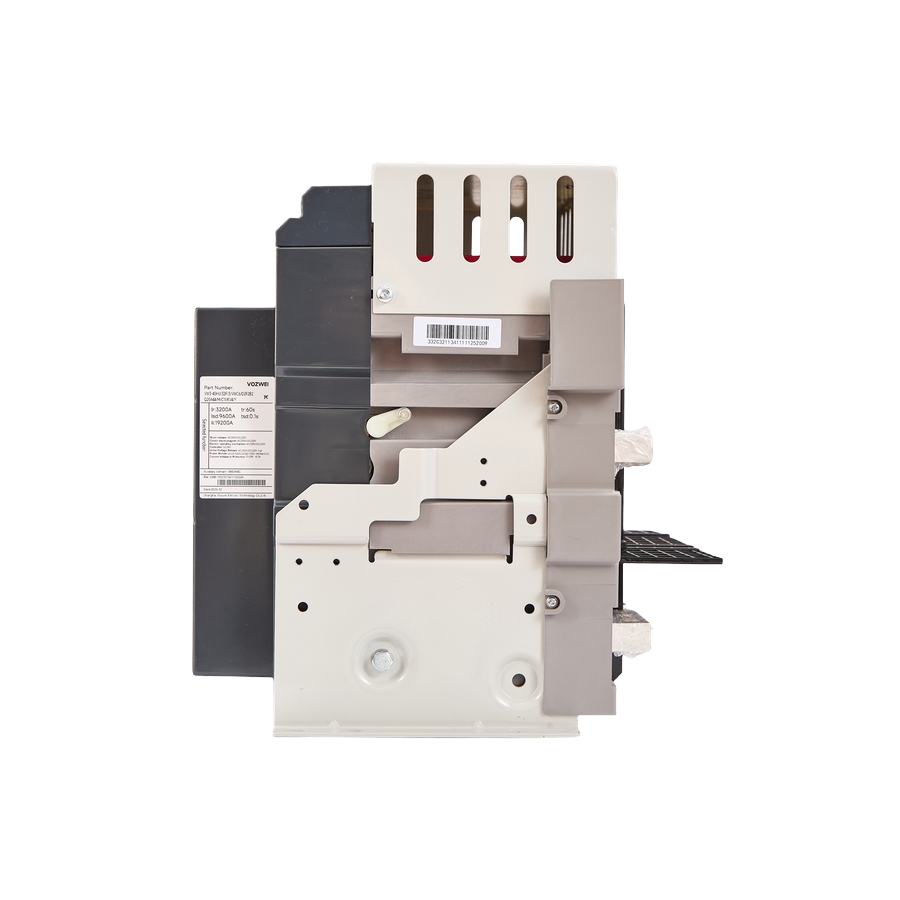

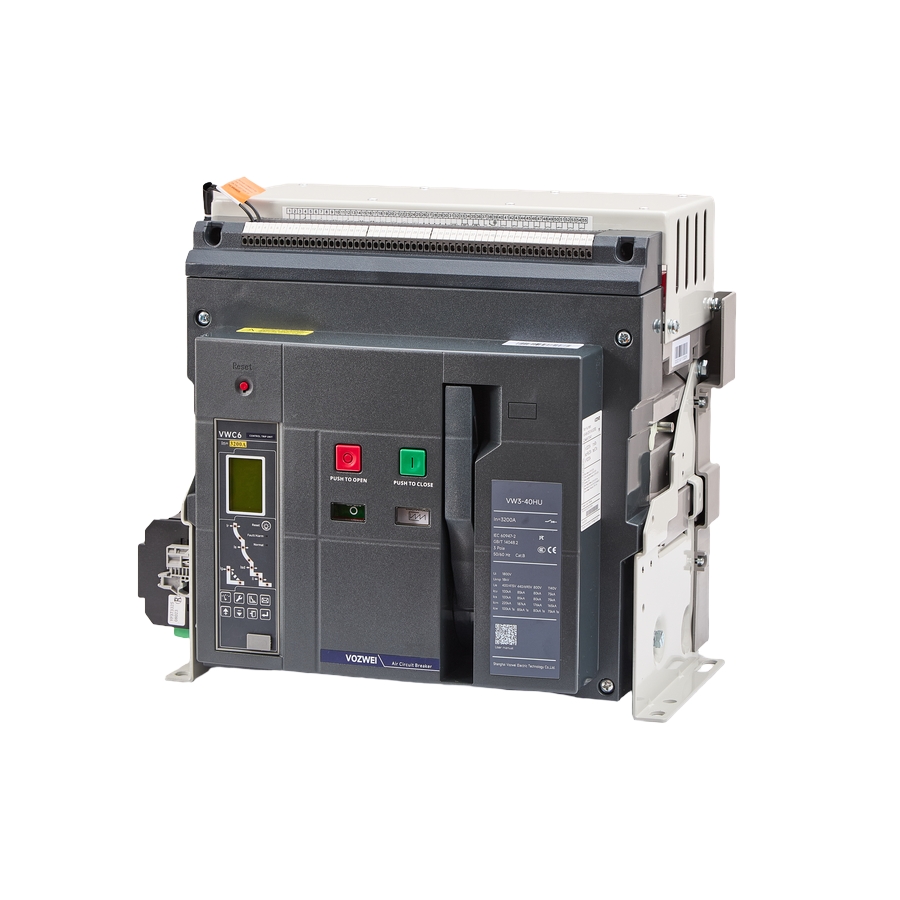

کلید اتوماتیک هوایی هوشمند سری VW3-40 (ACB)
VW3-40 ACB طراحی‌شده مخصوص سیستم‌های فتوولتائیک (PV)، انرژی بادی و ذخیره‌سازی انرژی است. در پیکربندی‌های 3P و 4P موجود است. ظرفیت قطع فوقبالا تا 80kA در AC800V (Icu تا 100kA در کل سری). پشتیبانی از کاربردهای ولتاژ بالا تا AC1500V. مقاوم در برابر گرمای مرطوب، ضد تراکم، تغییرات متناوب دمای بالا و پایین و اسپری نمک. عملکرد مطمئن در ارتفاعات تا 5000 متر. قابلیت‌های پیشرفته نظارت و کنترل از راه دور.
موارد شاخص
- طراحی‌شده برای سیستم‌های PV، انرژی بادی و ذخیره‌سازی انرژی
- جریان نامی از 1000A تا 4000A
- حداکثر ظرفیت قطع 80kA در AC800V
- ولتاژ کاری نامی تا AC1500V
- مقاومت در برابر رطوبت، تراکم، تغییرات دما و اسپری نمک
اطلاعات محصول
- جریان نامی (In): 1000A، 1250A، 1600A، 2000A، 2500A، 2900A، 3200A، 3600A، 4000A
- ولتاژ کاری نامی (Ue): AC400V، AC690V، AC800V، AC1140V، AC1250V، AC1500V
- تعداد قطب: گزینه‌های 3P و 4P (HU، HV فقط 3P دارند)
- انواع نصب: نوع ثابت و نوع کشویی
- ظرفیت‌های قطع: سری‌های H، HU، HV
- عملکردهای حفاظتی پایه: اضافه بار، اتصال کوتاه (تأخیر کوتاه و آنی)، خطای زمین، حفاظت سیم نول
- تحمل شرایط محیطی: دمای محیط کار -40°C تا +70°C
- درجه حفاظت IP: IP40
- طراحی‌شده مخصوص سیستم‌های فتوولتائیک، انرژی بادی و ذخیره‌سازی انرژی
- با ظرفیت قطع فوق‌العاده بالا، حداکثر 80kA در AC800V
- با مقاومت عالی در برابر گرمای مرطوب و ضد تراکم
- توانایی قوی در سازگاری با تغییرات متناوب دمای بالا و پایین
- مقاومت قوی در برابر اسپری نمک و محیط‌های مرطوب
| Rated current In(A) | 1000A, 1250A, 1600A, 2000A, 2500A, 2900A, 3200A, 3600A, 4000A |
| Rated working voltage Ue(V) 50Hz/60Hz | AC400, AC690, AC800, AC1140, AC1250, AC1500 |
| Rated insulation voltage Ui(V) | 1800V |
| Rated impulse withstand voltage Uimp(kV) | 18kV |
| Power frequency withstand voltage U(V) 1min | AC5000V 50Hz/60Hz |
| Number of poles | 3P, 4P |
| N-pole rated current | 100%In |
| Breaking capacity code | H, HU, HV |
| Rated limit short-circuit breaking capacity (effective value) Icu(kA) | AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Rated operating short-circuit breaking capacity (effective value) Ics(kA) | AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Rated short circuit making capacity (peak value) Icm(kA) | AC400: 220kA AC690: 187kA AC800: 176kA AC1140: 165kA AC1250: 145kA AC1500: 105kA |
| Rated short-time withstand current (effective value) Icw(kA) 1s | AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Rated conditional short-circuit current Icc(kA) | AC400: 100kA AC690: 85kA AC800: 80kA AC1140: 75kA AC1250: 66kA AC1500: 50kA |
| Full break time (no additional delay) (ms) | 12(ms)~18(ms) |
| Closing time (ms) | ≤60(ms) |
| Operating performance(Mechanical life (times); Without maintenance) | 10000(times) |
| Operating performance(Mechanical life (times); Maintenance) | 20000(times) |
| Operational condition(Utilization category) | B |
| Operational condition(Pollution degree) | 3 |
| Operational condition (Protection grade) | IP40 |
| Operational condition(Ambient temperature) | -40 °C ~ +70 °C |
| Operational condition(Altitude) | ≤5000m |
| Outline dimension (mm) (H × W × D) (Drawout type 3P) | 430(mm) × 407(mm) × 395(mm) |
| Outline dimension (mm) (H × W × D) (Drawout type 4P) | 430(mm) × 522(mm) × 395(mm) |
| Outline dimension (mm) (H × W × D) (Fixed type 3P) | 390(mm) × 422(mm) × 297.5(mm) |
| Outline dimension (mm) (H × W × D) (Fixed type 4P) | 390(mm) × 537(mm) × 297.5(mm) |
VOZWEI-VW3-ACB-Specification.pdf
مشخصات محصول · 7.62 MB
VOZWEI-VW3-ACB-Catalog.pdf
کاتالوگ محصول · 6.53 MB
| نام فایل | نوع | حجم | عملیات |
|---|---|---|---|
| VOZWEI-VW3-ACB-User-Manual.pdf | دستورالعمل بهره برداری | 7.61 MB | |
| VOZWEI-VW3-ACB-Specification.pdf | مشخصات محصول | 7.62 MB | |
| VOZWEI-VW3-ACB-Catalog.pdf | کاتالوگ محصول | 6.53 MB |
Q: حداکثر ظرفیت قطع و درجه ولتاژ کلید اتوماتیک هوایی سری VW3-40 چقدر است؟
A: کلید اتوماتیک هوایی سری VW3-40 ظرفیت قطع فوق‌العاده بالا تا 80kA در AC800V ارائه می‌دهد و به عنوان کلید اتوماتیک هوایی ولتاژ بالا عمل می‌کند که از ولتاژهای سیستم تا AC1500V پشتیبانی می‌کند (شامل AC400V، AC690V، AC800V، AC1140V، AC1250V و AC1500V).
Q: کلید اتوماتیک هوایی سری VW3-40 برای چه کاربردها و صنایعی طراحی شده است؟
A: کلید اتوماتیک هوایی سری VW3-40 به‌طور خاص برای انرژی تجدیدپذیر در مقیاس بزرگ و سیستم‌های قدرت صنعتی سنگین شامل نیروگاه‌های فتوولتائیک (PV)، تولید انرژی بادی و سیستم‌های ذخیره‌سازی انرژی (ESS) مهندسی شده است.
Q: کلید اتوماتیک هوایی سری VW3-40 در شرایط محیطی سخت چگونه عمل می‌کند؟
A: کلید اتوماتیک هوایی سری VW3-40 تحمل محیطی استثنایی ارائه می‌دهد. دارای مقاومت عالی در برابر گرمای مرطوب و ضد تراکم، مقاومت قوی در برابر اسپری نمک و محیط‌های مرطوب است و در دماهای شدید از 40- تا 70+ درجه سانتی‌گراد به‌طور قابل اعتماد عمل می‌کند.
Q: آیا کلید اتوماتیک هوایی سری VW3-40 در برابر شوک حرارتی شدید و نوسانات دما مقاومت می‌کند؟
A: بله. کلید اتوماتیک هوایی سری VW3-40 با سازگاری قوی با تغییرات متناوب دمای بالا و پایین ساخته شده است و از افت عملکرد در آب و هوای شدید فضای باز با نوسانات دمایی زیاد جلوگیری می‌کند.
Q: گزینه‌های جریان نامی و سری‌های ظرفیت قطع کلید اتوماتیک هوایی سری VW3-40 چیست؟
A: کلید اتوماتیک هوایی سری VW3-40 جریان‌های نامی با ظرفیت بالا از 1000A تا 4000A را پوشش می‌دهد (1000A، 1250A، 1600A، 2000A، 2500A، 2900A، 3200A، 3600A، 4000A) و در سری‌های ظرفیت قطع H، HU و HV در دسترس است.
Q: چه عملکردهای حفاظتی در کلید اتوماتیک هوایی سری VW3-40 گنجانده شده است؟
A: کلید اتوماتیک هوایی سری VW3-40 عملکردهای حفاظتی پایه جامع را شامل می‌شود: حفاظت اضافه بار، حفاظت اتصال کوتاه (تأخیر کوتاه و آنی)، حفاظت خطای زمین و حفاظت سیم نول.
Q: چه گزینه‌های قطبی و انواع نصبی برای کلید اتوماتیک هوایی سری VW3-40 موجود است؟
A: کلید اتوماتیک هوایی سری VW3-40 در هر دو نوع نصب ثابت و کشویی با گزینه‌های 3P و 4P در دسترس است (توجه: سری‌های قطع بالا HU و HV در پیکربندی 3P ارائه می‌شوند).
