برقگیر سیگنال کلاس 2 سری VPX05K05X
VPX05K05X یک برقگیر سیگنال کلاس 2 با دقت بالا است که برای حفاظت از خطوط داده و ارتباطات طراحی شده است این تجهیز با پشتیبانی از Uc تا 60V DC، دارای جریان تخلیه نامی (In) تا 2kA است و با ولتاژ حفاظت پایین (Up) L/L ≤ 40V (C2) / ≤ 20V (C3)، ایمنی رابط‌های حساس را تضمین می‌کند. این محصول کاملاً مطابق با استاندارد EN/IEC 61643-11/21 بوده و برای PLC، سنسورها و مدارهای داده پرسرعت ایده‌آل است.
موارد شاخص
- حفاظت سیگنال برای خطوط داده و ارتباطات با پشتیبانی PoE
- سطح حفاظت ولتاژ Up L/L ≤ 40V (C2) / ≤ 20V (C3)، L/PE ≤ 300V
- بدنه آلومینیومی فشرده برای نصب روی ریل DIN 35 میلیمتری
- مطابق کامل با EN/IEC 61643-11
اطلاعات محصول
- نوع: برقگیر سیگنال کلاس 2
- ولتاژ کاری نامی (Un): DC 3.3V (سیگنال) / DC 48V (برق PoE)
- حداکثر ولتاژ کاری پیوسته (Uc): DC 6V (سیگنال) / DC 60V (برق PoE)
- جریان تخلیه نامی (In): 1kA (سیگنال) / 2kA (برق PoE) (8/20 μs)
- سطح حفاظت (Up): L/L ≤ 40V (C2) / ≤ 20V (C3)، L/PE ≤ 300V
- انطباق با استاندارد: EN/IEC 61643-11
- حفاظت با دقت بالا برای خطوط داده و ارتباطات با پشتیبانی PoE
- بدنه آلومینیومی فشرده برای نصب روی ریل DIN 35 میلیمتری
- ایده‌آل برای PLC، سنسورها، دوربین‌های IP و مدارهای داده پرسرعت
کاربرد:
این محصول یک دستگاه چند پورتی محافظ در برابر نوسانات ناگهانی سیگنال است که برای محافظت از شبکه با تراکم بالا با پشتیبانی از Power over Ethernet (PoE) طراحی شده است و به طور خاص برای نصب در سوئیچ‌های شبکه، نقاط انتهایی تجهیزات IPو تابلو های مخابراتی در مناطق LPZ 2 تا LPZ 3 (که معمولاً به عنوان حفاظت نوع 3 یا کلاس D شناخته می‌شوند) طراحی شده است. این محصول به طور موثر از تجهیزات حساس شبکه مانند دوربین‌های IP، نقاط اتصال بی‌سیم و تلفن‌های VoIP در برابر آسیب ناشی از اضافه ولتاژهای گذرای القایی در خطوط داده و خطوط تغدیه PoE محافظت می‌کند.
مشخصات فنی:
|
Model |
VPX05K05X-H48-POE |
|
SPD according to EN/IEC 61643-11 |
Type 2 |
|
Protected pin |
All 8 pins protected |
|
Signal part |
|
|
Nominal operating voltage Un |
DC 3.3 V |
|
Max. continuous operating voltage Uc |
DC 6 V |
|
Series impedance/per line |
1 Ω |
|
Nominal discharge current In |
1 kA |
|
Transfer rate |
1000 Mbps |
|
Protection voltage C2(1 kA, 8/20 μs) |
L/L: ≤ 40 V(after 2 μs), L/PE: ≤ 300 V(after 2 μs) |
|
Protection voltage C3(1 kV/μs) |
L/L: ≤ 20 V, L/PE: ≤ 300 V |
|
Power supply part |
|
|
Nominal operating voltage Un |
DC 48 V |
|
Max. continuous operating voltage Uc |
DC 60 V |
|
Max. load current |
1 A |
|
Series impedance/per line |
0.5 Ω |
|
Nominal discharge current In |
2 kA |
|
Protection voltage |
≤ 300 V(after 2 μs) |
|
Installation method |
35 mm DIN rail |
|
Housing material |
Aluminum Profile |
|
Protection class |
IP20 |
|
Outline dimensions (without terminal) |
78 mm × 54 mm × 25 mm (tolerance ± 1 mm) |
|
Operating temperature |
-40 °C ~ +70 °C |
|
Relative humidity |
5% ~ 95% (25 °C) |
|
Operating altitude |
≤ 4000 m |

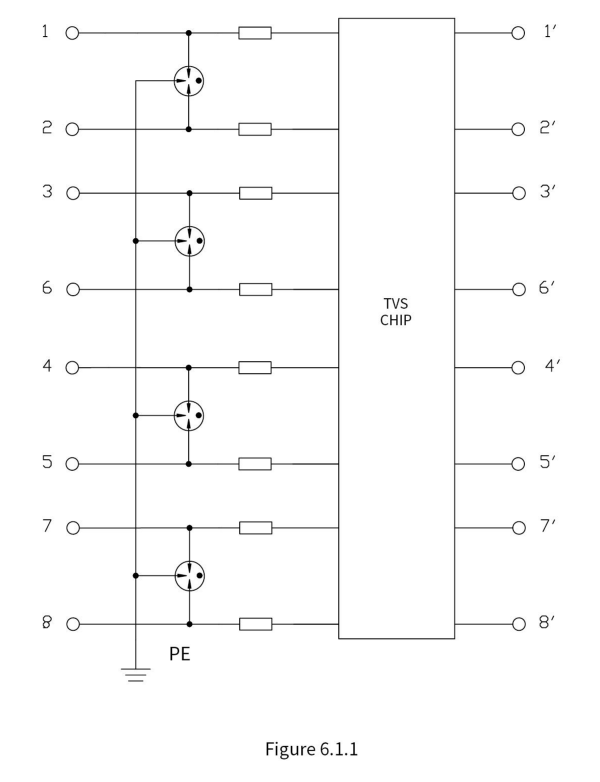

اصول عملکرد :
| نام فایل | نوع | حجم | عملیات |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | کاتالوگ محصول | 2.68 MB |
Q: سری VPX05K05X چیست؟
A: این یک برقگیر سیگنال کلاس 2 با دقت بالا است که برای محافظت از خطوط داده و ارتباطات طراحی شده است.
Q: آیا از Power over Ethernet (PoE) پشتیبانی می‌کند؟
A: بله، از Power over Ethernet (PoE) پشتیبانی می‌کند و آن را برای سوییچهای شبکه، دوربین‌های IP، نقاط دسترسی بی‌سیم و تلفن‌های VoIP مناسب میسازد.
Q: سطح حفاظت ولتاژ آن چقدر است؟
A: دارای سطح حفاظت ولتاژ پایین (Up): L/L ≤ 40V و L/PE ≤ 300V (C2، 8/20 μs)؛ L/L ≤ 20V و L/PE ≤ 300V (C3، 1 kV/μs)
Q: چگونه نصب میشود؟
A: دارای بدنه آلومینیومی فشرده برای نصب روی ریل DIN 35 میلیمتری است.
Q: با چه استانداردی مطابقت دارد؟
A: بهطور کامل با استانداردهای بینالمللی EN/IEC 61643-11 مطابقت دارد.
