این برقگیر(SPD) در شرایط مختلف شبکه، عملکردی مطمئن و کارآمد دارد. و بهطور ویژه برای استفاده در انرژی ها نو از جمله نیروگاههای بادی، تأسیسات فتوولتائیک و زیرساختهای شارژ خودروهای برقی ، جهت نصب در نقاط کلیدی داخلی سیستم - نظیر مبدلها، اینورترها، کامباینر باکس ها، تابلو های اتصال به شبکه و ایستگاههای شارژ (معمولاً در محدوده مناطق حفاظتی LPZ1 تا LPZ2) - طراحی شده است. وظیفه این تجهیز، محافظت از تجهیزات الکتریکی حساس در برابر صدمات ناشی از اضافه ولتاژهای گذرا القائی و اضافه ولتاژهای ناشی از عملیات کلیدزنی می باشد.
VP □ □–□/□□
1 2 3 4 5
|
SN |
Name |
Specification, type code |
|
1 |
Design code |
VP |
|
2 |
Product Series |
M |
|
3 |
Max. continuous operating voltage Uc |
750: AC 750 V; 1000: AC 1000 V |
|
4 |
Max. discharge current Imax |
40: 40 kA; 50: 50 kA; 100: 100 kA |
|
5 |
Protection mode |
3P: 3P; 4P: 4P; 3P+1P: 3P+1P; 3N+NPG: 3N+NPG |
مثال : VPM1000-40/3P ← Uc: AC 1000 V ، Imax: 40 kA ، Protection mode: 3P
|
Model |
VPM750-40/4P |
|
SPD according to EN/IEC 61643-11 |
Type 2 |
|
Protection mode |
4+0 mode |
|
Nominal operating voltage Un |
AC 690 V 50/60 Hz |
|
Max. continuous operating voltage Uc |
AC 750 V 50/60 Hz |
|
Nominal discharge current In(8/20 μs) |
20 kA |
|
Max. discharge current Imax(8/20 μs) |
40 kA |
|
Voltage protection level Up |
≤ 3.0 kV |
|
Leakage current |
≤ 20 μA |
|
Response time |
≤ 25 ns |
|
Max. backup fuse |
80 A gL/gG |
|
Cross-sectional area |
6 ~ 35 mm2 |
|
Stripping length terminals |
12.5 mm |
|
Tightening torque |
3 N·m |
|
Normal/Fault Indication |
Green/Red |
|
Remote signaling mode |
RSC: Remote Signal contact, NC-COM-NO contact |
|
Performances of remote signal contact |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Remote cross-sectional area |
Max. 1.5 mm2 |
|
Installation method |
35 mm DIN rail |
|
Housing material |
UL94-V0 |
|
Protection class |
IP20 |
|
Outline dimensions (without terminal) |
90.0 mm × 72.0 mm × 65.0 mm (tolerance ± 1 mm) |
|
Module pluggable |
Pluggable |
|
Internal protection device |
The lightning protection unit has a built-in thermal trip device |
|
Model |
Un |
Uc |
Up |
In |
Imax |
Protection mode |
Operating Principle |
Size |
|
VPM750-40/3P |
AC 690 V |
AC 750 V |
3.0 kV |
20 kA |
40 kA |
L-PE |

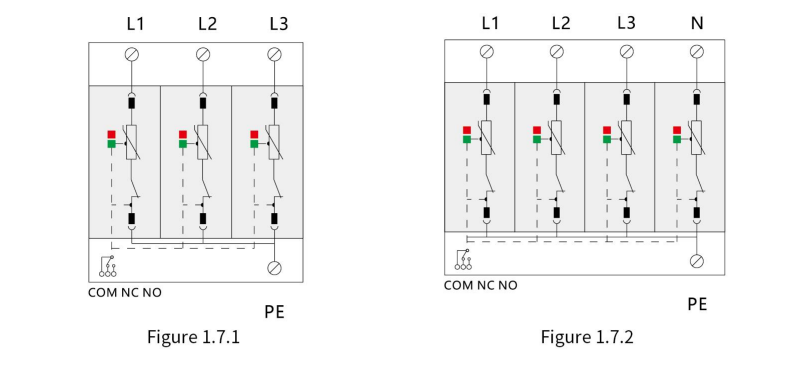

Figure 1.7.1 |

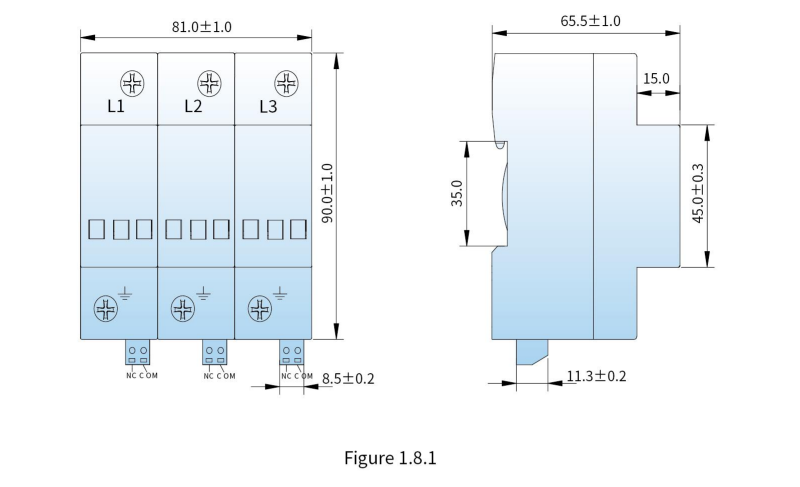

Figure 1.8.1 |
|
VPM750-40/4P |
AC 690 V |
AC 750 V |
3.0 kV |
20 kA |
40 kA |
L-PE |
Figure 1.7.2 |

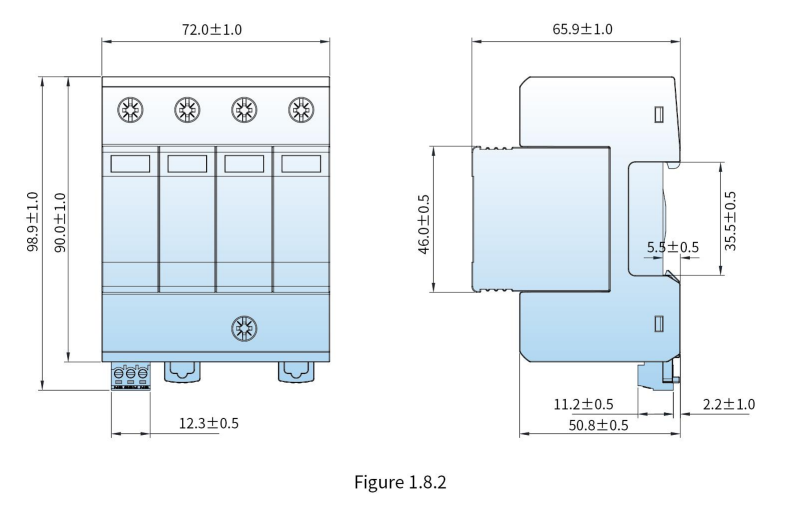

Figure 1.8.2 |
|
VPM750-40/3P+1P |
AC 690 V |
AC 750 V |
3.0 kV |
20 kA |
40 kA |
L-PE |

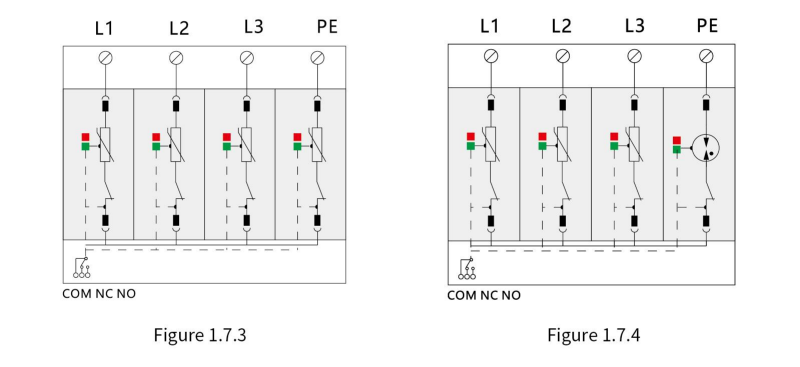

Figure 1.7.3 |

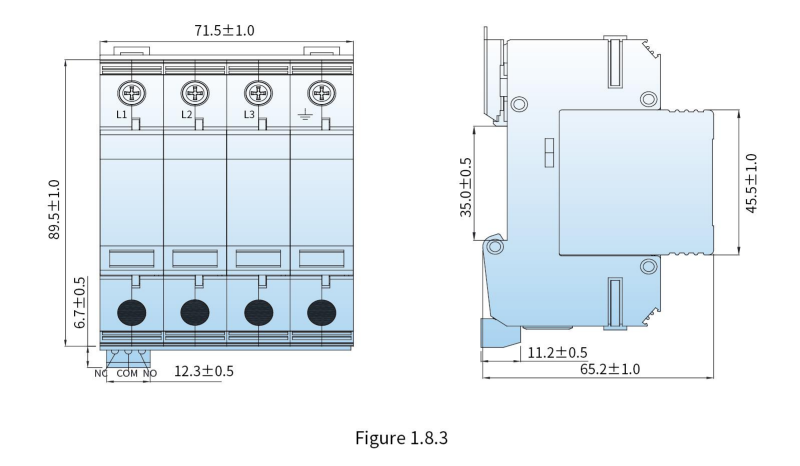

Figure 1.8.3 |
|
VPM750-40/3N+NPG |
AC 690 V |
AC 750 V |
4.0 kV |
20 kA |
40 kA |
L-PE |
Figure 1.7.4 |

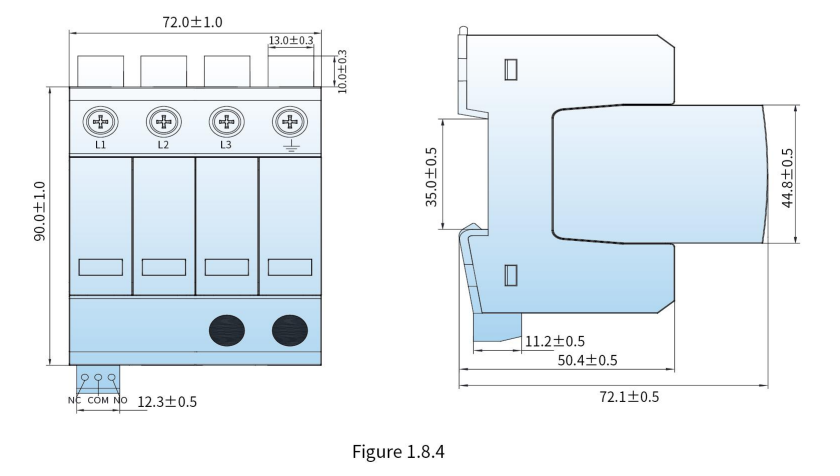

Figure1.8.4 |
