برقگیر LED کلاس 3 سری VPM220-10 (T)
VPM220-10 (T) یک برقگیر کلاس 3 قدرتمند است که برای حفاظت نهایی سیستم‌های LED ولتاژ بالا بهینه‌سازی شده است. این تجهیز با پشتیبانی از Uc تا 385V AC، توانایی تحمل In برابر با 5kA و Imax برابر با 10kA (8/20 μs) را دارد. این محصول با سطح حفاظت دقیق Up ≤ 1.5 kV، کاملاً مطابق با استاندارد EN/IEC 61643-11 بوده و برای حفاظت از چراغ‌های فضای باز، روشنایی خیابانی و درایورهای LED صنعتی در برابر اضافه‌ولتاژهای گذرای کوچک، ایده‌آل است.
موارد شاخص
- حفاظت ترمینال کلاس 3 برای سیستم‌های LED ولتاژ بالا
- ساختار یکپارچه با درجه حفاظت IP65 برای استفاده مطمئن در فضای باز
- تحمل جریان نامی In برابر 5kA با Imax برابر 10kA (8/20 μs)
- سطح حفاظت ولتاژ پایین Up ≤ 1.5kV
اطلاعات محصول
- نوع: برقگیر LED کلاس 3
- حداکثر ولتاژ کاری پیوسته (Uc): تا 385V AC
- جریان تخلیه نامی (In): 5kA (8/20 μs)
- حداکثر جریان تخلیه (Imax): 10kA (8/20 μs)
- سطح حفاظت (Up): ≤ 1.5kV
- کلاس حفاظت: IP65
- انطباق با استاندارد: EN/IEC 61643-11
- حفاظت ترمینال برای سیستم‌های LED ولتاژ بالا
- ساختار یکپارچه با درجه حفاظت IP65 برای چراغ‌های فضای باز، روشنایی ترافیک و درایورهای LED صنعتی
کاربرد:
این محصول برای حفاظت اضافه ولتاژ گذرا در رده بندی III مناسب بوده و برای حفاظت نهایی منابع تغذیه تک‌فاز ۱۰۰ تا ۲۴۰ ولت AC طراحی شده است. این قطعه که در داخل تجهیزات مورد حفاظت نصب شده وحفاظت در برابر صاعقه را برای گذر از منطقه LPZ2 به LPZ3، مطابق با مفهوم «منطقه‌بندی حفاظت در برابر صاعقه» پیاده‌سازی می‌کند و با ارائه حفاظت در هر دو حالت تفاضلی و مشترک، به طور مؤثری از سیستم‌های روشنایی LED در برابر آسیب‌های ناشی از برخورد مستقیم صاعقه یا اضافه ولتاژهای گذرای القایی محافظت می‌کند.
تعیین کد سفارش محصول :
VP □ 220–□/ C FL T P -□
1 2 3 4 5 6 7 8 9
|
SN |
Name |
Specification, type code |
|
1 |
Design code |
VP |
|
2 |
Product Series |
M |
|
3 |
Rated supply voltage |
220 V |
|
4 |
Max. Discharge Current Imax |
10: 10 kA |
|
5 |
Protection mode |
C: Full Protection |
|
6 |
Features & Characteristics |
FL: Fuse, LED Alarm Indication; L: Fuse & LED Alarm Indication |
|
7 |
Interface & Connection |
T: Two-Port |
|
8 |
Design & Construction |
P: Plastic Housing |
|
9 |
Max. continuous operating voltage Uc |
1: AC 275 V; 2: AC 320 V |
مثال : VPM220-10/CFLP-1 ← Rated supply voltage: 220 V ، Imax: 10 kA، Protection mode: Full Protection ، Features & Characteristics: Fuse ، Design & Construction: Plastic Housing ، Uc: AC 275
مشخصات فنی:
|
Model |
VPM220-10/T |
VPM220-10/TH |
|
SPD according to EN/IEC 61643-11 |
Type 3 |
Type 3 |
|
Protection mode |
L-PE & N-PE & L-N |
L-PE & N-PE & L-N |
|
Nominal operating voltage Un |
AC 220-240 V 50/60 Hz |
AC 100-277 V 50/60 Hz |
|
Max. continuous operating voltage Uc |
AC 385 V 50/60 Hz |
AC 320 V 50/60 Hz |
|
Nominal discharge current In (8/20 μs) |
5 kA |
5 kA |
|
Max. discharge current Imax (8/20 μs) |
10 kA |
10 kA |
|
Voltage protection level Up |
≤ 1.5 kV |
L-N/L-PE ≤ 1.5 kV, N-PE ≤ 2.6 kV |
|
Leakage current |
≤ 10 μA |
≤ 20 μA |
|
Response time |
≤ 25 ns |
L-N/L-PE ≤ 100 ns, N-PE ≤ 25 ns |
|
Normal/Fault Indication |
Green/Red |
Green/Red |
|
Installation method |
Parallel installation |
Series installation |
|
Housing material |
UL94-V0 |
UL94-V0 |
|
Protection class |
IP65 |
IP65 |
|
Relative humidity |
≤ 95% (25 °C) |
≤ 95% (25 °C) |
|
Operating temperature |
-40 °C ~ +80 °C |
-40 °C ~ +80 °C |
|
Operating altitude |
≤ 4000 m |
≤ 4000 m |
|
Outline dimensions (without terminal) |
73 mm × 42 mm × 30.4 mm (tolerance ± 1 mm) |
/ |
|
Internal protection device |
The lightning protection unit has a built-in thermal trip device |
The lightning protection unit has a built-in thermal trip device |
|
Extraction wire |
L - Brown, N - Blue (European standard wire, H05V-K1.0) |
L - Black, N - White, PE - Green |
|
Power Distribution System |
LED |
LED |
راهنمای انتخاب محصول :
|
Model |
Un |
Uc |
Up |
In |
Imax |
Protection mode |
Operating Principle |
Size |
|
VPM220-10/T |
AC 220 V-240 V |
AC 385 V |
1.5 kV |
5 kA |
10 kA |
L-PE & N-PE & L-N |

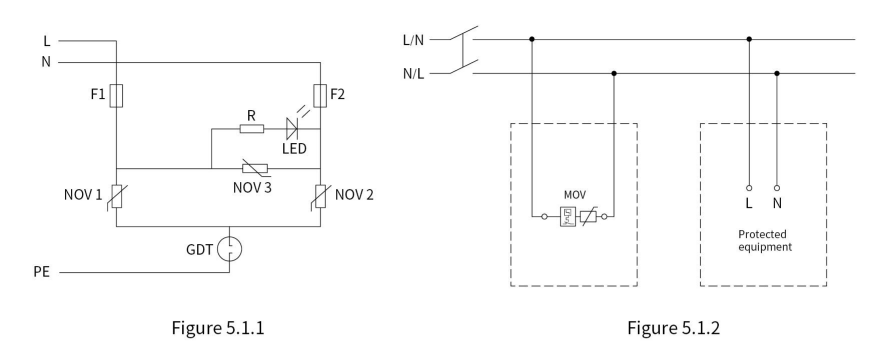

Figure 5.1.2 |

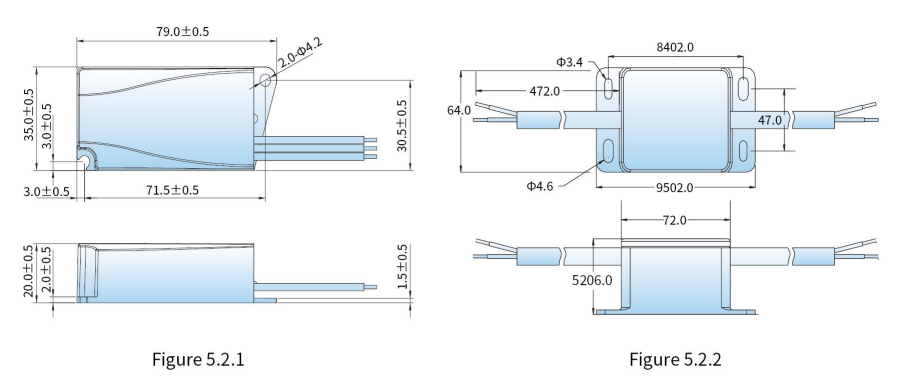

Figure 5.2.2 |
|
VPM220-10/TH |
AC 100 V-277 V |
AC 320V |
1.5kV |
5 kA |
10 kA |
L-PE & N-PE & L-N |

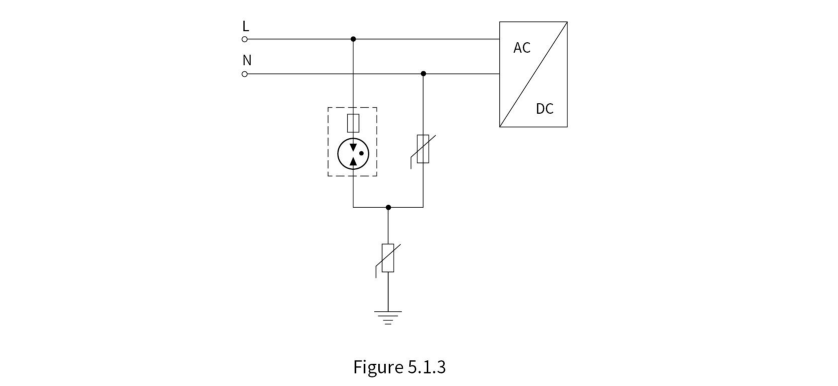

Figure5.1.3 |

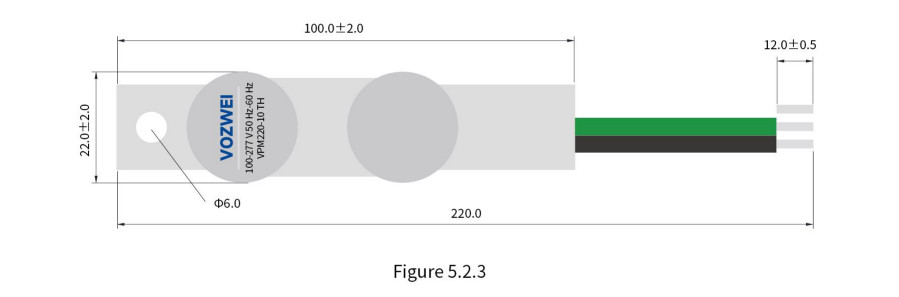

Figure5.2.3 |
|
VPM220-10/TS |
AC 100 V-277 V |
AC 320 V |
1.5 kV |
5 kA |
10 kA |
L-PE & N-PE & L-N |

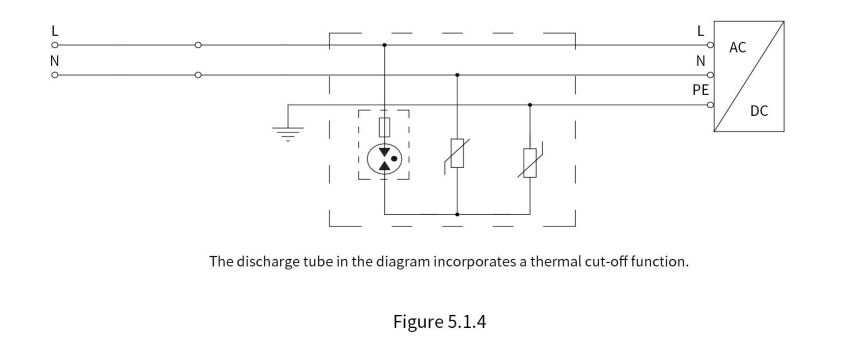

Figure 5.1.4 |

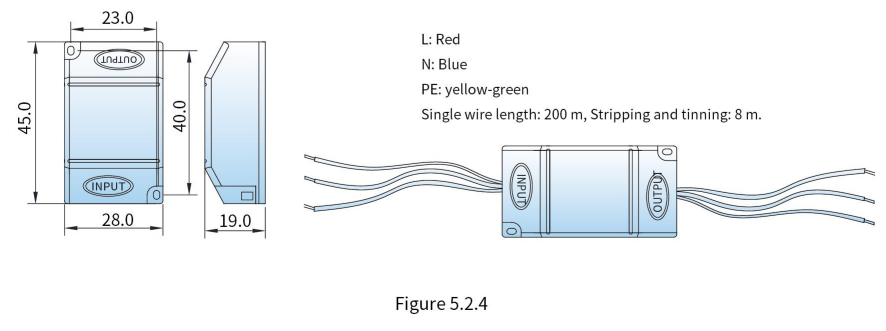

Figure 5.2.4 |
اصول عملکرد :
| نام فایل | نوع | حجم | عملیات |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | کاتالوگ محصول | 2.68 MB |
Q: سری VPM220-10 (T) چیست؟
A: این یک برقگیر کلاس 3 مقاوم (SPD) است که برای حفاظت ترمینال سیستم‌های LED ولتاژ بالا بهینه شده است.
Q: حداکثر ولتاژ کاری پیوسته آن چقدر است؟
A: از حداکثر ولتاژ کاری پیوسته (Uc) تا 385V AC پشتیبانی می‌کند.
Q: درجهبندی جریان تخلیه چقدر است؟
A: جریان تخلیه نامی (In) 5kA و حداکثر جریان تخلیه (Imax) 10kA (8/20 μs) را مدیریت می‌کند.
Q: کلاس حفاظت آن چیست؟
A: دارای ساختار یکپارچه با درجه حفاظت IP65 برای نصب مطمئن در فضای باز است.
Q: برای چه کاربردهایی ایده‌آل است؟
A: برای چراغ‌های فضای باز، روشنایی ترافیک و درایورهای LED صنعتی ایده‌آل است.
