برقگیر AC کلاس 2+1 سری VPH888-12.5 (T1+T2)
VPH888-12.5 یک برقگیر AC ولتاژ بالا با کلاس 2+1 است که برای حفاظت جامع در برابر صاعقه و اضافهولتاژ طراحی شده است این تجهیز با Uc برابر با 880V AC، توانایی تحمل Iimp برابر با 12.5kA (10/350 μs) و Imax برابر با 80kA (8/20 μs) را دارد. این محصول با سطح حفاظت Up ≤ 3.4 kV، کاملاً مطابق با استاندارد EN/IEC 61643-11 بوده و برای سمت AC سیستمهای فتوولتائیک و زیرساختهای صنعتی ولتاژ بالا ایدهآل است.
موارد شاخص
- حفاظت ترکیبی کلاس 1+2 در برابر صاعقه مستقیم و اضافهولتاژهای القایی
- پشتیبانی ولتاژ بالا تا 880V AC
- Imax بزرگ 80kA (8/20 μs) با Iimp برابر 12.5kA (10/350 μs)
- سطح حفاظت ولتاژ پایین Up ≤ 3.4kV
- مطابق کامل با EN/IEC 61643-11
اطلاعات محصول
- نوع: برقگیر AC کلاس 1+2 (T1+T2)
- حداکثر ولتاژ کاری پیوسته (Uc): 880V AC
- جریان ضربه صاعقه (Iimp): 12.5kA (10/350 μs)
- حداکثر جریان تخلیه (Imax): 80kA (8/20 μs)
- سطح حفاظت (Up): ≤ 3.4kV
- انطباق با استاندارد: EN/IEC 61643-11
- ساختار ترکیبی کلاس 1+2 هم در برابر صاعقه مستقیم و هم اضافهولتاژهای القایی محافظت میکند
- ایدهآل برای سیستمهای AC فتوولتائیک پرمشقت و زیرساختهای صنعتی ولتاژ بالا
کاربرد:
برقگیر های سری VPH888 و VPM1000، ترکیبی از برقگیر های نوع ۱ و نوع ۲ هستند. این طراحی یکپارچه ، حفاظتی هماهنگ و دو مرحلهای را در قالب یک تجهیز واحد فراهم میآورد: تخلیه جریان ضربهای با انرژی بالا (Iimp) برای حفاظت اولیه در مرز LPZ0-1، و به دنبال آن، حفاظت دقیق با ولتاژ پسماند پایین. این ویژگی ، آنها را به راهکارهایی ایدهآل و تجهیزاتی کمحجم برای ورودیهای اصلی برق تابلوهای توزیع در کابرد های تجاری، صنعتی و زیرساختهای حیاتی -که به حداکثر قابلیت اطمینان در برابر صاعقه و افزایش ناگهانی ولتاژ نیاز دارند- تبدیل میکند.
مشخصات فنی:
|
Model |
VPH888-12.5/3P+1P(T1+T2) |
|
SPD according to EN/IEC 61643-11 |
Type 1+2 |
|
Network |
IT-TN |
|
Protection mode |
3+1 mode |
|
Nominal operating voltage Un |
AC 690 V 50/60 Hz |
|
Max. continuous operating voltage Uc |
AC 880 V 50/60 Hz |
|
Impulse current Iimp (10/350 μs) |
12.5 kA |
|
Nominal discharge current In (8/20 μs) |
20 kA |
|
Max. discharge current Imax (8/20 μs) |
80 kA |
|
Voltage protection level Up |
≤ 3.4 kV |
|
Leakage current |
≤ 20 μA |
|
Response time |
≤ 25 ns |
|
Max. backup fuse |
250 A gL/gG |
|
Cross-sectional area |
6 ~ 35 mm2 |
|
Stripping length terminals |
12.5 mm |
|
Tightening torque |
3 N·m |
|
Normal/Fault Indication |
Green/Red |
|
Remote signaling mode |
RSC: Remote Signal contact, NC-COM-NO contact |
|
Performances of remote signal contact |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Remote cross-sectional area |
Max. 1.5 mm2 |
|
Installation method |
35 mm DIN rail |
|
Housing material |
PBT UL94-V0 |
|
Protection class |
IP20 |
|
Operation temperature |
-40 °C ~ +80 °C |
|
Relative humidity |
≤ 95% (25 °C) |
|
Operating altitude |
≤ 3000 m |
|
Outline dimensions (without terminal) |
90.0 mm × 72.0 mm × 77 mm (tolerance ± 1 mm) |
|
Module pluggable |
Pluggable |
|
Internal protective devices |
Built-in thermal tripping device |
|
Short-circuit withstand capability |
25 kArms |
راهنمای انتخاب محصول :
|
Model |
Un |
Uc |
Up |
In |
Imax |
Protection mode |
Operating Principle |
Size |
|
VPH888-12.5/3P+1P(T1+T2) |
AC 690 V |
AC 880 V |
3.4 kV |
20 kA |
80 kA |
L-PE |

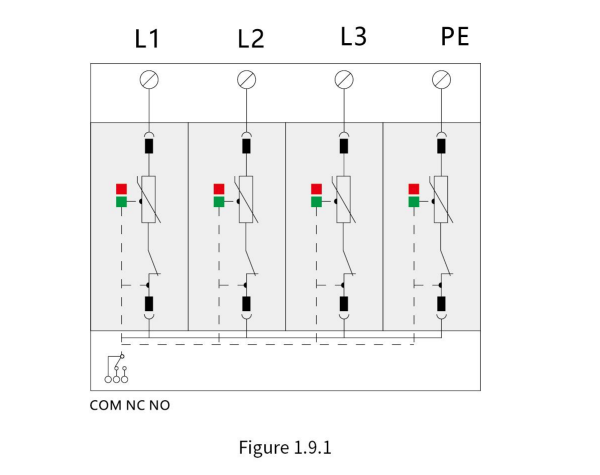

Figure1.9.1 |

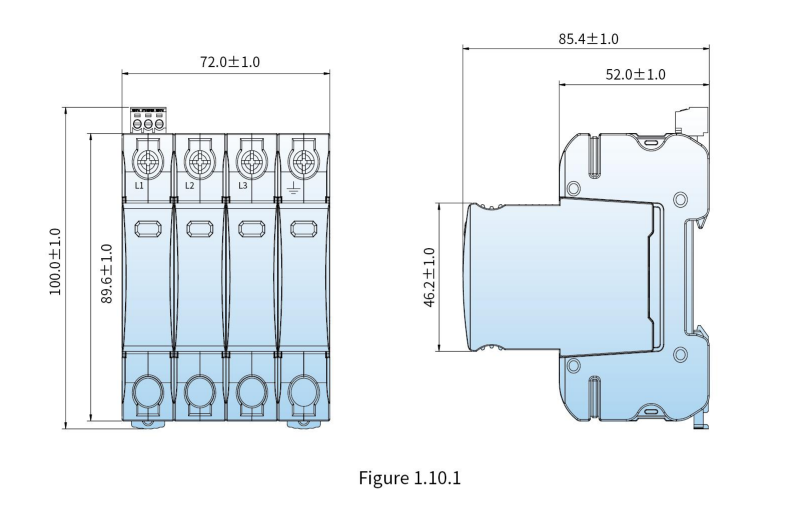

Figure 1.10.1 |
اصول عملکرد :


| نام فایل | نوع | حجم | عملیات |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | کاتالوگ محصول | 2.68 MB |
Q: سری VPH888-12.5 (T1+T2) چیست؟
این یک برقگیر ترکیبی کلاس 1+2 ولتاژ بالا است که برای حفاظت جامع در برابر ضربات مستقیم صاعقه و اضافهولتاژهای گذرای القایی در سیستمهای AC طراحی شده است.
Q: حداکثر ولتاژ کاری پیوسته سری VPH888-12.5 (T1+T2) چقدر است؟
دارای حداکثر ولتاژ کاری پیوسته (Uc) 880V AC است.
Q: درجهبندیهای اصلی تخلیه سری VPH888-12.5 (T1+T2) چقدر است؟
جریان ضربه صاعقه (Iimp) 12.5kA (10/350 μs) و حداکثر جریان تخلیه (Imax) 80kA (8/20 μs) را مدیریت میکند با سطح حفاظت ولتاژ (Up) ≤ 3.4kV
Q: سری VPH888-12.5 (T1+T2) برای چه کاربردهایی مناسب است؟
برای سیستمهای AC فتوولتائیک پرمشقت و زیرساختهای صنعتی ولتاژ بالا ایدهآل است.
Q: سری VPH888-12.5 (T1+T2) با چه استانداردی مطابقت دارد؟
بهطور کامل با استاندارد بینالمللی EN/IEC 61643-11 مطابقت دارد.
