برقگیر DC کلاس 2+1 سری VPD600-40 (T1+T2)
VPD600-40 یک برقگیر DC چندمنظوره کلاس 2+1 برای حفاظت جامع در برابر ولتاژ های بالا است. این تجهیز با Uc برابر با 830V DC، توانایی تحمل In برابر با 20kA و Imax برابر با 40kA (8/20 μs) را دارد. با سطح حفاظت Up ≤ 2.8 kV، ایمنی قدرتمندی را برای مدارهای حیاتی فراهم می‌کند این محصول کاملاً مطابق با استاندارد EN/IEC 61643-11 بوده و انتخابی ایده‌آل برای کامباینر باکس های نیروگاه های خورشیدی ، زیرساخت‌های شارژ خودروهای برقی و سیستم‌های برق DC صنعتی است.
موارد شاخص
- حفاظت DC ترکیبی کلاس 1+2 در برابر صاعقه مستقیم و اضافه‌ولتاژهای القایی
- پشتیبانی ولتاژ بالا تا 830V DC
- سطح حفاظت ولتاژ پایین Up ≤ 2.8kV
- تحمل جریان نامی In برابر 20kA با Imax برابر 40kA (8/20 μs)
اطلاعات محصول
- نوع: برقگیر DC کلاس 1+2 (T1+T2)
- ولتاژ کاری نامی (Un): DC 600V
- حداکثر ولتاژ کاری پیوسته (Uc): DC 830V
- جریان تخلیه نامی (In): 20kA (8/20 μs)
- حداکثر جریان تخلیه (Imax): 40kA (8/20 μs)
- سطح حفاظت (Up): ≤ 2.8kV
- انطباق با استاندارد: EN/IEC 61643-11
- ساختار ترکیبی کلاس 1+2 هم در برابر صاعقه مستقیم و هم اضافه‌ولتاژهای القایی محافظت می‌کند
- ایده‌آل برای باکس‌های ترکیب‌کننده خورشیدی، زیرساخت خودروهای برقی و برق DC صنعتی
- طراحی مدولار قابل اتصال با قطع حرارتی، نشانگر خطا و سیگنال‌دهی از راه دور
کاربرد:
این محصول، ایمنی و قابلیت اطمینانِ اثبات‌شده‌ای را همراه با سازگاریِ بالا با شبکه ارائه می‌دهد و جهت استفاده در انرژی تجدیدپذیر از جمله سیستم‌های فتوولتائیک و ذخیره‌سازی انرژی ایده‌آل است. این تجهیز برای نصب در سیستم‌های توزیع DC که شامل زون‌های LPZ1 تا LPZ3 و مبدل‌ها، اینورترها و کامباینر باکس می باشد، طراحی شده و به طور مؤثر از تجهیزات الکتریکی حساس در برابر آسیب ناشی از اثرات غیرمستقیم صاعقه و اضافه ولتاژهای گذرای القایی محافظت می‌کند.
تعیین کد سفارش محصول :
VP □ □–□/□ □
1 2 3 4 5 6
|
SN |
Name |
Specification, type code |
|
1 |
Design code |
VP |
|
2 |
Product Series |
D |
|
3 |
Nominal operating voltage Un |
600: DC 600 V |
|
4 |
Max. discharge current Imax |
40: 40 kA |
|
5 |
Protection mode |
2P: 2P |
|
6 |
Test type |
T1+T2: Type 1+2 |
مثال : VPD600-40/3P(T1+T2)← Un: DC 600 V ، Imax: 40 kA ، Protection mode: 2P ، Test type: Type 1+2
مشخصات فنی:
|
Model |
VPD600-40/3P(T1+T2) |
|
SPD according to EN/IEC 61643-11 |
Type 1+2 |
|
Protection mode |
V+ & V--PE |
|
Nominal operating voltage Un |
DC 600 V |
|
Max. continuous operating voltage Uc |
DC 830 V |
|
Nominal discharge current In (8/20 μs) |
20 kA |
|
Max. discharge current Imax (8/20 μs) |
40 kA |
|
Voltage protection level Up |
≤ 2.8 kV |
|
Max. backup fuse |
125 A gL/gG |
|
Cross-sectional area |
6 ~ 25 mm2 |
|
Stripping length terminals |
12.5 mm |
|
Installation method |
35 mm DIN rail |
|
Housing material |
PA66 UL94-V0 |
|
Protection class |
IP20 |
|
Operating temperature |
-40 °C ~ +80 °C |
|
Relative humidity |
≤ 95% (25 °C) |
|
Operating altitude |
≤ 4000 m |
راهنمای انتخاب محصول :
|
Model |
Un |
Uc |
Up |
In |
Imax |
Protection mode |
Operating Principle |
Size |
|
VPD600-40/3P(T1+T2) |
DC 600 V |
DC 830 V |
2.8 kV |
20 kA |
40 kA |
V+ & V--PE |

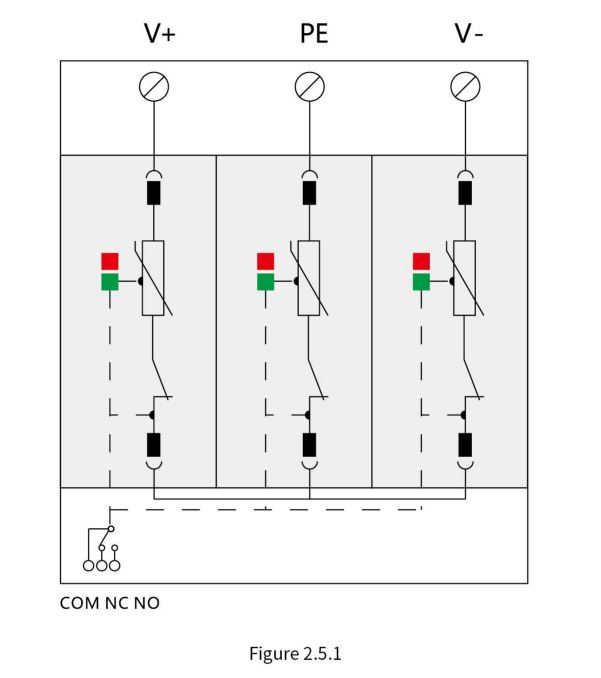

Figure 2.5.1 |

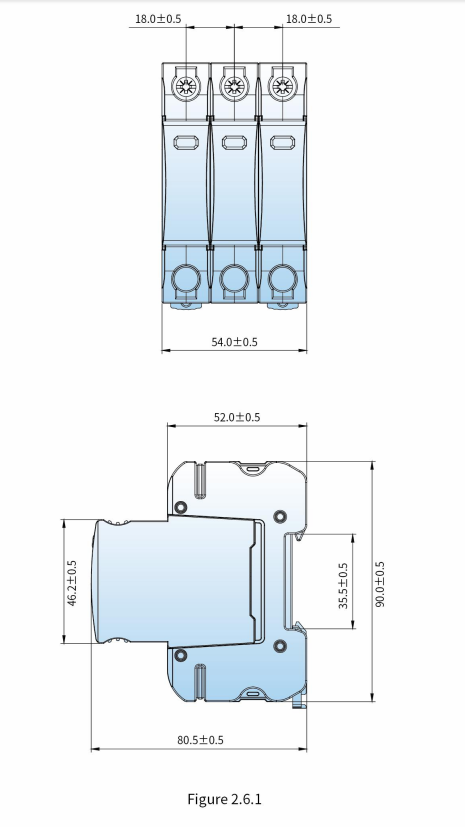

Figure 2.6.1 |
اصول عملکرد :
| نام فایل | نوع | حجم | عملیات |
|---|---|---|---|
| VOZWEI-SPD-Catalog.pdf | کاتالوگ محصول | 2.68 MB |
Q: سری VPD600-40 (T1+T2) چیست؟
A: این یک برقگیر DC کلاس 1+2 چندمنظوره (SPD) برای حفاظت جامع ولتاژ بالا است.
Q: حداکثر ولتاژ کاری پیوسته آن چقدر است؟
A: از حداکثر ولتاژ کاری پیوسته (Uc) DC 830V پشتیبانی می‌کند.
Q: درجهبندی جریان تخلیه چقدر است؟
A: جریان تخلیه نامی (In) 20kA و حداکثر جریان تخلیه (Imax) 40kA (8/20 μs) را مدیریت می‌کند.
Q: ساختار ترکیبی کلاس 1+2 چه چیزی ارائه می‌دهد؟
A: در برابر ضربات مستقیم صاعقه و اضافه‌ولتاژهای گذرای القایی محافظت می‌کند.
Q: برای چه کاربردهایی ایده‌آل است؟
A: برای باکس‌های ترکیب‌کننده خورشیدی، زیرساخت خودروهای برقی و برق DC صنعتی ایده‌آل است.
