این محصول، ایمنی و قابلیت اطمینانِ اثباتشدهای را همراه با سازگاریِ بالا با شبکه ارائه میدهد و جهت استفاده در انرژی تجدیدپذیر از جمله سیستمهای فتوولتائیک و ذخیرهسازی انرژی ایدهآل است. این تجهیز برای نصب در سیستمهای توزیع DC که شامل زونهای LPZ1 تا LPZ3 و مبدلها، اینورترها و کامباینر باکس می باشد، طراحی شده و به طور مؤثر از تجهیزات الکتریکی حساس در برابر آسیب ناشی از اثرات غیرمستقیم صاعقه و اضافه ولتاژهای گذرای القایی محافظت میکند.
VP □ □–□/□□
1 2 3 4 5
|
SN |
Name |
Specification, type code |
|
1 |
Design code |
VP |
|
2 |
Product Series |
D |
|
3 |
Nominal operating voltage Un |
750: DC 750 V; 1000: DC 1000 V; 1500: DC 1500 V; 2000: DC 2000 V |
|
4 |
Max. discharge current Imax |
40: 40 kA; |
|
5 |
Protection mode |
2P: 2P; 3P: 3P |
مثال : VPD750-40/2P ← Un: DC 750 V ، Imax: 40 kA ، Protection mode: 2P
|
Model |
VPD1500-40/3P |
|
SPD according to EN/IEC 61643-11 |
Type 2 |
|
Protection mode |
V+-V- & V+-PE & V--PE |
|
Nominal operating voltage Un |
DC 1500 V |
|
Max. continuous operating voltage Uc |
DC 1800 V |
|
Impulse current Iimp (10/350 μs) |
/ |
|
Nominal discharge current In (8/20 μs) |
20 kA |
|
Max. discharge current Imax (8/20 μs) |
40 kA |
|
Voltage protection level Up |
≤ 5.5 kV |
|
Rated short-circuit current Iscpv |
1000 A |
|
Response time |
≤ 25 ns |
|
Max. backup fuse |
125 A gL/gG |
|
Cross-sectional area |
6 ~ 25 mm2 |
|
Tightening torque |
3 N·m |
|
Normal/Fault Indication |
Green/Red |
|
Remote signaling mode |
RSC: Remote Signal Contact, NC-COM-NO contact |
|
Performances of remote signal contact |
AC: 250 V/0.5 A; DC: 250 V/0.1 A, 125 V/0.2 A, 75 V/0.5 A |
|
Remote cross-sectional area |
Max. 1.5 mm2 |
|
Installation method |
35 mm DIN rail |
|
Housing material |
UL94-V0 |
|
Protection class |
IP20 |
|
Outline dimensions (without terminal) |
104.7 mm × 54 mm × 65 mm (tolerance ± 1 mm) |
|
Operating temperature |
-40 ℃ ~ +80 ℃ |
|
Relative humidity |
≤ 95% (25 ℃) |
|
Operating altitude |
≤ 4000 m |
|
Product certification |
TUV |
|
Environmental protection characteristics |
RoHS |
|
Parameter Model |
Un |
Uc |
Up |
In |
Imax |
Protection mode |
Operating Principle |
Size |
|
VPD1500-40/3P |
DC 1500 V |
DC 1800 V |
5.5 kV |
20 kA |
40 kA |
V+-V- & V+-PE & V--PE |

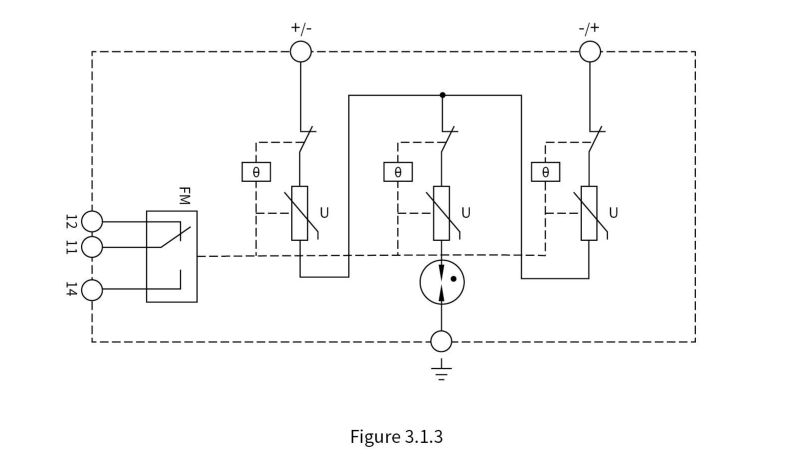

Figure3.1.3 |

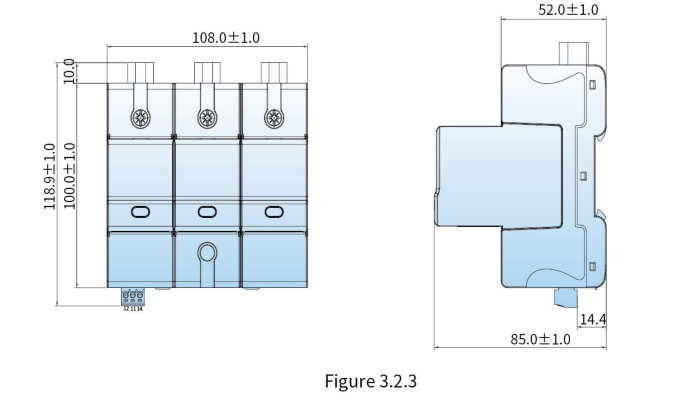

Figure3.2.3 |
